三相異步電動機的正確接線方法及故障分析

眾所周知，雖然西安泰富西瑪電機有限公司生產的15KW以下的三相異步電動機允許直接啟動，但由于直接啟動電流大，無功功率需求大，會導致電網電壓下降，影響電網上的其他電氣設備。有些設備甚至不能正常工作。因此，應采取適當?shù)某绦騿尤喔袘妱訖C。對于三相繞組在運行時呈三角形連接，啟動時空載或輕載的三相異步電動機，廣泛采用結構簡單、操作方便、價格低廉的Y-三角形降壓啟動方式。


所謂的Y-△ 降壓起動方法是用接觸器連接西瑪電機接線盒內的6個端子（三相）△ 因此，它首先連接到Y連接方法開始，然后轉換為△ 連接方式，當其達到相對穩定的速度時。保持線路電壓不變，使每相繞組的電壓降至1√因此，啟動電流降低到直接啟動的三分之一，電網的電壓降降低。由于需要許多連接線，如果培訓師忽視這一點，很容易出錯。下面逐一討論。

1.正確連接

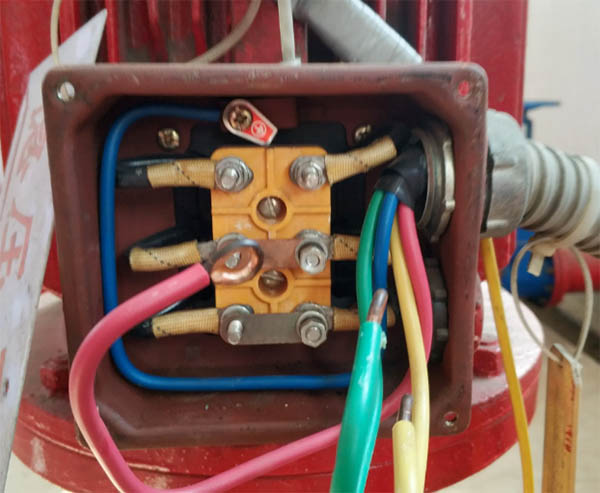

在圖1中，三個連接u、V和w分別通過熱繼電器、電源接觸器的主觸點、保險絲和主開關（簡化為電路圖，圖中未顯示這些電氣設備）連接到三相電源。接線盒中的U1U。2V1V2W1W2是三相繞組的六個端子，其中U1、V1和W1是三相繞組的第一個端子。啟動時，連接控制電路以閉合YKM接觸器的主觸點，西瑪電機連接至Y型。當速度接近相對穩定的速度時，YKM的主觸點將分離。同時，接觸器的主觸點△KM是閉合的，因此電機以△ 形狀，二者端對端連接（U相繞組的頭端U1連接到W相繞組的后端W2，W相繞組的前端W1連接到V。相繞組的后端V2連接，V相繞組的前端V1連接到U相繞組的后端U2），這樣，對稱的電源電壓被施加到三相繞組上，使泰富西瑪電機繼續運行。

2.兩種接線方式與控制器之間的關系

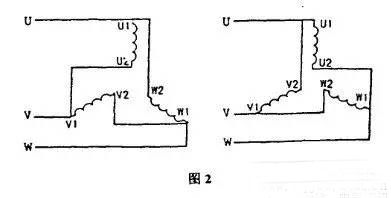

三相異步電動機的控制由定子電流的相序決定，從載流相到電流滯后相。如果你想改變控制，你只需要改變三相繞組中的電流相序。當使用Y連接時，三相繞組的電流相序設置為u、V和w，電源電壓相序為Uuv、Uvw、Uwu，如圖2所示。無論何種連接方式，只要三相電網電壓的相序保持不變，三相繞組的實際相序仍然是u、v和w，因此控制是相同的。因此，當Y-△ 啟動時，其轉向不變。

3.多種錯誤接線方式導致的錯誤現象

出于維護和其他原因，6個端子可能沒有圖1所示的標準布局。此時，有必要使用本文第五部分中的方法測量三相繞組及其前端。然后使用本文第一部分中正確的連接方法進行連接。判斷錯誤或接線錯誤可能導致西瑪電機異常運行或損壞。下面分析一些常見的錯誤接線方法及其引起的錯誤現象。

（1） Y連接方法將兩相的第一端和單相的第一端連接到電源。

如圖3所示，啟動此連接時，由于三相電流不對稱，電機會產生非圓形旋轉磁場，產生不均勻的電磁轉矩，西瑪電機運行時會產生振動和異常噪音，導致三相電流不平衡可能會導致保險絲產生過電流保護動作并停止電機。


（2） 關閉pAs與△ 連接方法，在每相繞組的第一和第二端兩端使用同相電源。

當AKM的主觸點閉合時，如圖4所示，u相繞組U1和U2的頭端和尾端連接到u相電源，V和w相繞組的頭端和尾端分別連接到V和w相電源，因此三相繞組沒有電流，因此Y正常啟動，并且△ 停止跑步。


（3） 就△ 連接，將同相電源連接到西瑪電機一相的兩端。

如圖5所示△KM觸點閉合，將U相繞組的U1和U2端連接到U相電源，并向V和W相端子施加線路電壓Uvw。繞組使電機繞組傳導單相交流電流，即單相運行。單相運行的結果是電流增加，保護機構快速移動以停止電機。


（4） 當△ 連接正在運行，電機切換到△ 電機Y反轉并啟動，電機轉速下降至停止，然后反向啟動后的操作。這種錯誤的接線方式更為復雜，很少見到。產生這種現象的原因是，電機三相繞組的電流相序隨著切換到Δ操作而同時改變。此時，在直接起動過程中會出現起動電流大、線路電壓瞬間下降的現象，保護機構會迅速響應，停止電機。

任何一點疏忽都可能導致錯誤，接線也不例外。在糾正接線錯誤時，重要的是要記住，可以通過改變接線來糾正明顯的接線錯誤。如果您不知道可以更改哪根導線來修復接線錯誤，或者無法開始，則應移除并重新連接所有導線，以避免更改接線后出現另一種錯誤的接線方法。

評估三相感應電動機定子繞組起點和終點的四種常用方法如下

1.感應法：先用萬用表在三相繞組的六個端子中識別出屬于一相的兩個端子，然后將兩個端子連接到15或3上。在VV蓄電池上使用萬用表（關閉時不得關閉），以識別另一相的兩個端子，然后將兩個端子連接到直流毫伏表（或微安表）的正極和負極端子上。如果開關突然打開，指針反轉，連接蓄電池正極端子的兩個端子和連接毫伏表正極端子的兩個端子都是第一個端子（或同一個端子）。電池的一端和連接到毫伏表負極的兩個導線端都是頭端（或尾端），其他兩端也是尾端（相同的頭端）。同樣的方法也可以用于測量另一個階段：開始和結束。如圖6所示。


2.短接星形法：以短接的二星連接（平行支腿）連接三相繞組。然后并聯一個高靈敏度的毫伏表。用手突然旋轉轉子，觀察指針。如果有指示器，則表示連接在一起的三個導線端并不都是第一端（或后端）。然后交換一個相位的導線端并重復該過程。當指針不移動時，三個連接的頭都是頭端（或尾端）。其原理是利用磁感應剩余電位。因此，如果剩磁太小，這種方法不是很敏感。

3.試啟動方式：對于小型異步電動機，可任意將三相繞組連接到Y型或△ 銘牌上標明的類型，并啟動電源。如果能夠順利正常啟動，則表明頭部和尾部接線正確。如果西安泰富西瑪電機發出異常噪音和振動，無法正常啟動，則存在~相位連接錯誤。此時，它們中的任意兩個都可以互換。如果仍無法啟動，則需要恢復其中一個階段，然后恢復另一個階段，以正常啟動。這樣，第一個和最后一個端點最多可以確定三次。需要注意的是，每次在無法啟動時打開電源時，應迅速切斷電源，以免損壞電機太久。
